产品概述

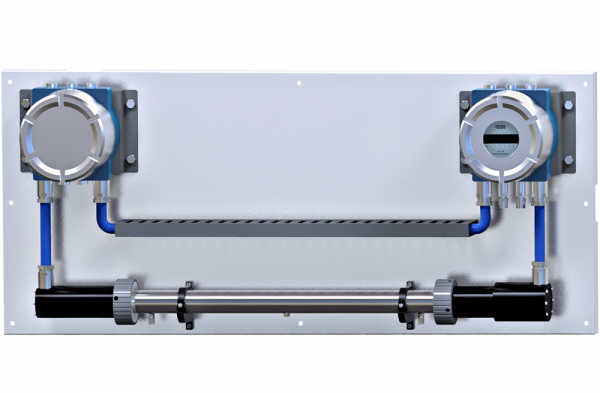

LGT-106激光气体分析仪基于TDLAS技术开发的旁路式隔爆型产品，该分析仪可用于高温、高湿、高粉尘、高压力等恶劣工况以及小管道不适合原位安装测量的场合。该产品发射单元和接收单元集成安装在背板上，采用隔爆的防爆方式，可应用于1区和2区爆炸性场合。在现场安装时通过旁路取样方式安装，支持自动反吹功能，维护方便。

---

产品特点

利用半导体激光良好的单色性,采用“单线光谱”技术避免背景气体吸收的干扰；

利用半导体激光波长的可调谐性解决粉尘、视窗污染对测量的影响；

实地测量，气体信息不易失真，响应速度快，便于对生产过程进行控制；

仪器无运动器件，可靠性高,维护方便，运行费用接近于零(仅为电费)；

可自动修正环境温度、压力变化对测量的影响，确保测量精度；

非接触测量,有非常强的高温、高粉尘和强腐蚀等恶劣工业环境的适应能力；

全程120℃以上伴热保温，热法测量，避免样品中水分冷凝产生腐蚀；

系统紧凑，结构精巧，便于现场安装；

系统自动化程度高，便于长期稳定运行，维护量小；

适用于高粉尘、高湿、高压及高温恶劣工况及小管道等不适合原位测量的场合；

采用国外进口TO封装半导体激光器，含有抗反射涂层端帽抑制光学噪声；

一体化隔爆设计，具有可靠性高和稳定性好优势；

“单线光谱”测量，不受背景气体交叉干扰；

创新的霍尔按键设计，灵敏度好、操作方便；

支持自动校准和自动反吹功能。

---

技术参数

技术指标	线性误差	≤±1%F.S.
	重复性	≤1%
	量程漂移	≤±1%F.S./半年
	零点漂移	≤±1%F.S./半年
	维护周期	≤2次/年，清洁光学窗片
	标定周期	≤2次/年
	探头防爆标志	ExdIICT6Gb
	探头防护等级	IP66
	预热时间	≤15min
	响应时间(T90)	≤30s（与工况有关）
接口信号	模拟量输出	2路4-20mA输出（隔离、最大负载750Ω）
	模拟量输入	2路4-20mA输入（温度、压力补偿）
	数字输出	RS485/RS232/GPRS
	继电器输出	3路输出（24V，1A）
工作条件	电源	24VDC，＜20W（不含预处理系统部件）
	吹扫气体	0.3MPa～0.8MPa工业氮气、净化仪表空气等
	环境温度	-20℃～＋60℃
安装	测量单元安装	盘路式安装
