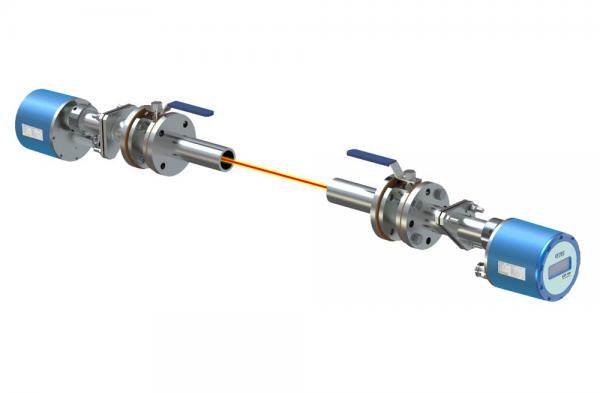

06 LGT-100型 激光气体分析仪（原位式）产品概述LGT-100激光气体分析仪是基于TDLAS技术开发的一款隔爆型仪表，可以原位测量O2、CO、CO2、CH4、HCl、HF、NH3及H2O等气体含量。主要功能模块由发射单元、接收单元和接线盒组成，发射单元主要实现驱动半导体激光器发射激光，发射出特定波长的激光穿过被测环境，由接收单元进行光电转换、信号处理、光谱数据分析，从而得到测量结果。接线盒内含有I/O接口，方便电源线、信号线的接入和接出。LGT-100激光气体分析仪由于独有的优点，可原位应用在钢铁冶金、石油化工、火力发电和垃圾焚烧等场合，实时监测气体浓度含量值。
产品特点LGT-100激光气体分析仪可以直接安装在过程气体管道中，光路实现非耦合方向调节，现场光路调节简单—仪器漂移小，维护周期短，漂移≤±1%F.S./半年；采用一体化结构方式，无运动部件，可靠性和稳定性好；—隔爆一体化结构，相比正压模式，吹扫气体消耗量少，运行成本低；采用“单线光谱”技术，测量不受背景气体交叉干扰；采用原位测量，无需预处理系统，避免预处理采样吸附、堵塞和器件损坏等问题，降低运行成本。仪器采用OLED屏幕显示，低功耗、宽视角、优越的低温性能，-40℃可正常显示。按键操作采用高灵敏度的霍尔按键，可以方便快捷的响应磁笔操作。此外，LGT-100产品还具有以下特点。 1）不受背景气体干扰影响 采用TDLAS技术使用的半导体激光的谱宽小于0.0001nm，约为红外光源谱宽的1/106，远小于被测气体吸收谱线的谱宽。其频率调制扫描范围也仅包含被测气体单吸收谱线(半导体激光吸收光谱技术也因此被称为单线光谱技术)，因此成功消除了背景气体交叉干扰影响，激光“单线光谱”示意图如下所示。
2）不受粉尘和视窗污染干扰 半导体激光的波长可通过调制工作电流而被扫描，使激光波长既扫描过有气体吸收的区域，也扫描没有气体吸收的区域。当波长位于吸收区域时可测得包含气体、粉尘和视窗的总透光率T1，当波长位于无气体吸收区域时可以测得粉尘和视窗透光率T2，从而可以准确获得被测气体的透光率Tg= T1/T2。TDLAS技术通过激光波长扫描技术修正了粉尘和视窗污染对测量的影响。 3）被测气体温度、压力自动补偿 被测气体的温度和压力变化会导致谱线强度和展宽发生变化，如果未对温度或压力信号修正就会影响测量结果的准确性。而TDLAS 技术是对被测气体单一吸收谱线进行分析，因此可较容易地对温度、压力效应进行修正。为此仪器内置了温度和压力自动修正功能，能根据实际测量得到的被测气体温度和压力对气体成分测量值进行自动修正，从而可实现精确的在线气体分析。 LGT-100激光气体分析仪无需采样系统，也大大减少了系统的维护工作量。激光气体分析仪的漂移小、稳定性好，一般零漂和量漂满足≤±1%F.S./半年。仪器标定周期长，减少了仪器校准的工作量。
技术参数
|
